3D měření
Nabízené služby:
- měření podle CAD modelu (konvertor na vstupní hodnoty STEP, IGES, VDA)
- souřadnicové měření
- protokol o měření.

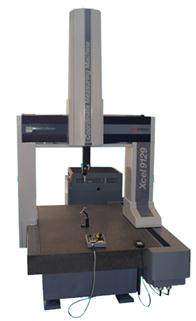

Portálový souřadnicový 3D měřící CNC stroj Brown & Sharpe Xcel 9129
- Rozměr pracovního prostoru: 900x1200x900 mm
- Maximální zatížení pracovního stolu: 1800 kg
- Přesnost měření: 5,5 + L/215 MPEE
- Měřící hlava: Renishaw PH9A
- Měřící sonda: Renishaw TP20, TP200
- Software: PC - DIMS CAD++ 2015

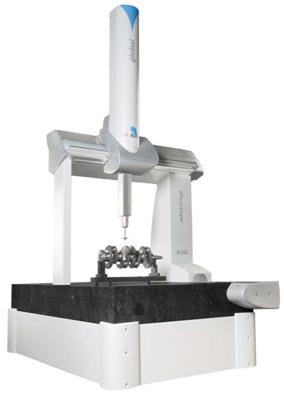

Portálový souřadnicový 3D měřící CNC stroj DEA GLOBAL Silver Performance 12.30.10
- Rozměr pracovního prostoru: 1200x3000x1000 mm
- Maximální zatížení pracovního stolu: 2250 kg
- Přesnost měření: 2,4 + L/333 MPEE
- Skenovací sonda pro přesné kontinuální i bodové skenování
- Software: PC - DIMS CAD++ 2015
Na souřadnicovém měřícím stroji lze provádět:
Souřadnicové měření
Měření souřadnicové - kompletní změření obrobku, přípravků, forem. Dle požadavku stroj vyhodnocuje od základního měření vzdáleností, průměrů otvorů, až po kolmosti, rovnoběžnosti, přímost, kruhovitosti, rovinnosti, jmenovité polohy prvků, atd. U tohoto způsobu lze měřit velice přesným způsobem CNC.
Modelové měření
Měření modelové - měření součástí obecných tvarů, které neosahují geometrické tvary (nebo jen výjimečně), jako jsou výlisky, odlitky, plastové a kovové díly karosérií, letadel
a interiérů automobilů. Také provádíme 3D měření tvarových částí forem, výlisků, různých plechových součástí, možno měřit bez problémů i polystyrénové modely, či výrobky z tvrdé gumy. Vyrovnání výrobku s modelem pomocí RPS bodů.
Modelové měření je velice přesné měření složitých tvarů, které nejsou jinak změřitelné. Měření je prováděno na základě elektronického matematického modelu, který je potřeba pro toto měření. Součást lze měřit kdekoliv na jejím povrchu, 3D odchylka se vypočte a interpretuje bezprostředně. To znamená, že operátor provede kliknutí na matematický model v PC a stroj provede zadaný úkon. Měřící stroj vyhodnocuje odchylku od matematického modelu.
Matematický model je možno zaslat e-mailem, či na CD a to ve formátu *.STEP, *.IGES, výkres obrobku ve formátu *.DWG.
Využijte poptávkový formulář
